<10s
Einregelzeit
-
Modularer Aufbau
des Konditionier- und Regelsystems
-
Integration
in bestehende Infrastrukturen
-
±1 %
(ab >3 kg/h) Regelgenauigkeit
Beschreibung

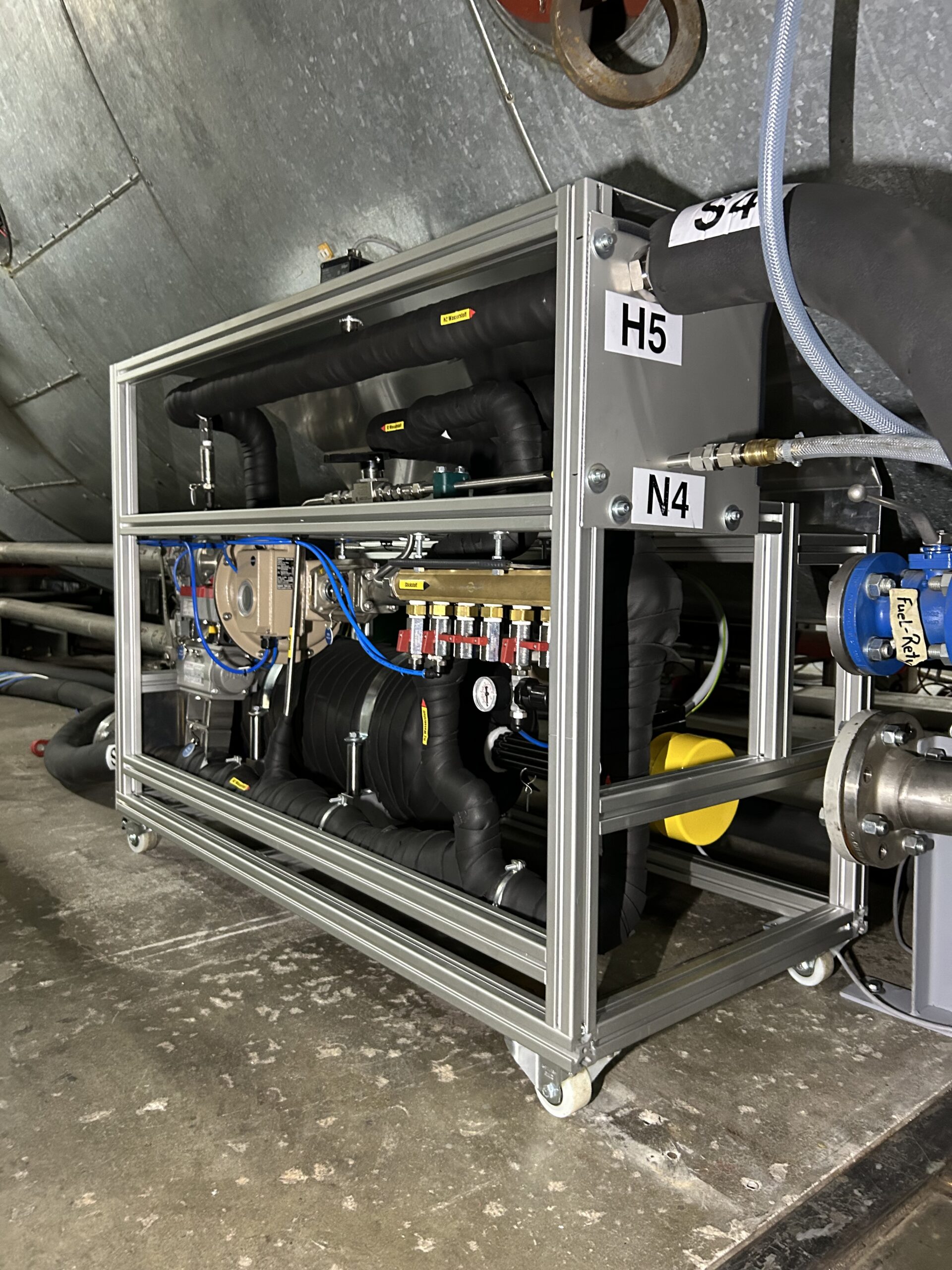

BRIGHT entwickelt und realisiert modulare H₂‑Konditionier- und Regelsysteme, die Wasserstoff am Prüfling bzw. Prozesspunkt mit definiert geregeltem Massenstrom, Druck und Temperatur bereitstellen. Die Lösung ist für die Integration in bestehende Prüfstand‑ und Anlageninfrastrukturen ausgelegt und unterstützt eine sichere, reproduzierbare Versorgung – inklusive Automatisierungs‑/Schnittstellenanbindung.
Herausforderung
In Wasserstoff‑Prüfumgebungen müssen Massenstrom und Temperatur am Prüfling mit engen Toleranzen in sehr kurzer Zeit (≤ 10 s) stabil eingeregelt werden, um sichere und valide Testbedingungen in der Höhenklimakammer zu gewährleisten. Gleichzeitig erfordert der Betrieb ein ATEX-/Ex‑Schutz-konformes Sicherheits- und Schnittstellenkonzept sowie die saubere Einbindung in bestehende Automatisierungs‑/Leitwartenstrukturen.
Lösung
Erweitertung einer bestehenden Prüfstandsinfrastruktur um eine wasserstofffähige Versorgungslösung auf Basis eines Konditionier- und Regelkonzepts mit Vorkonditionierung über Zirkulation und Rezirkulation sowie einer zweistufigen Stellglied-Architektur. Diese ermöglicht schnelle Sollwertwechsel stabil zu beherrschen, ohne dass die Temperaturregelung darunter leidet.
Vorteile auf einen Blick
Ein Testsystem für anspruchsvolle Entwicklungsumgebungen: realitätsnah, flexibel und auf belastbare Messergebnisse ausgelegt.
VORTEILE
Sehr schnelle Sollwert-Einregelung (<10 s)- Stabile Prüflingsbedingungen durch Vorkonditionierung
- Hohe Dynamik durch Ventil‑Parallelkonzept
- ATEX-/Ex‑Schutz‑konforme Auslegung
- Einfache SCADA‑Integration via Profinet
Technische Parameter
