bis 5 kW
Stack-Leistung
-
bis 7 bar(a)
Betriebsdruck
-
Bis 40 Einzelzellen
Stackgröße
-
32–15.000 g/h
Befeuchterleistung
Beschreibung

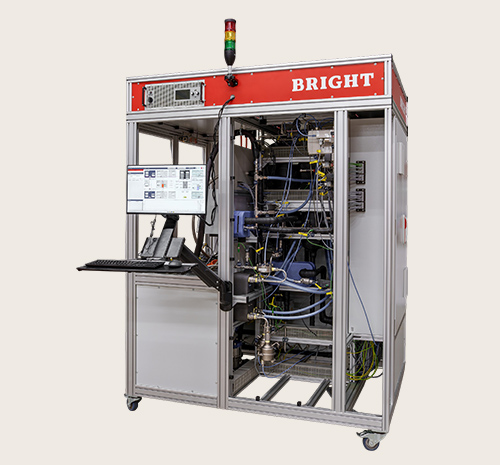

Der LT-PEM-Brennstoffzellen-Prüfstand ist für den Betrieb und die Validierung von Brennstoffzellen-Stacks mit einer Leistung von bis zu 5 kW ausgelegt. Das System ermöglicht reproduzierbare Tests unter realitätsnahen Betriebsbedingungen und kombiniert umfassende Gas-, Druck- und Temperaturregelung mit präziser Befeuchtung, integriertem Kühlkreislauf und elektronischer Last.
Alle relevanten Medien- und Kühlkreisläufe sind mit Sensorik zur Überwachung von Temperatur, Druck und Leitfähigkeit ausgestattet. Ein integriertes CVM-System misst mindestens 30 Einzelzellspannungen und schafft Transparenz auf Stack-Ebene.
Herausforderung
Forschungs- und Entwicklungsabteilungen benötigen Prüfstände, mit denen LT-PEM-Brennstoffzellen sicher, automatisiert und reproduzierbar getestet werden können. Besonders anspruchsvoll sind die kontrollierte Medienkonditionierung, stabile Druck- und Temperaturführung, vollständige Messdatenerfassung sowie der sichere Umgang mit Wasserstoff.
Lösung
Der Brennstoffzellen-Prüfstand bündelt Medienversorgung, Konditionierung, Lastsimulation, Monitoring und Sicherheitstechnik in einem integrierten Gesamtsystem. Massendurchflussregler für H₂, N₂ und Luft, separate Druckregelung für Anode und Kathode, Gasbefeuchter mit Taupunktsteuerung sowie Gasbegleitheizung bis 130 °C sorgen für definierte Testbedingungen.
Vorteile auf einen Blick
Ein Testsystem für anspruchsvolle Entwicklungsumgebungen: realitätsnah, flexibel und auf belastbare Messergebnisse ausgelegt.
Vorteile
Hohe Flexibilität bei Taupunktregelung- Vollständiges Medien- & Temperaturmanagement
- Industrielle Automatisierung (Beckhoff, Python API)
- Umfangreicher Lieferumfang inkl. IBN
- Großes elektrisches Leistungsspektrum
Technische Parameter
Sie möchten LT-PEM-Brennstoffzellen unter realistischen Bedingungen testen? Sebastian Dressel berät Sie gerne.
